Unreal Cascade特效源文件的Shader详解

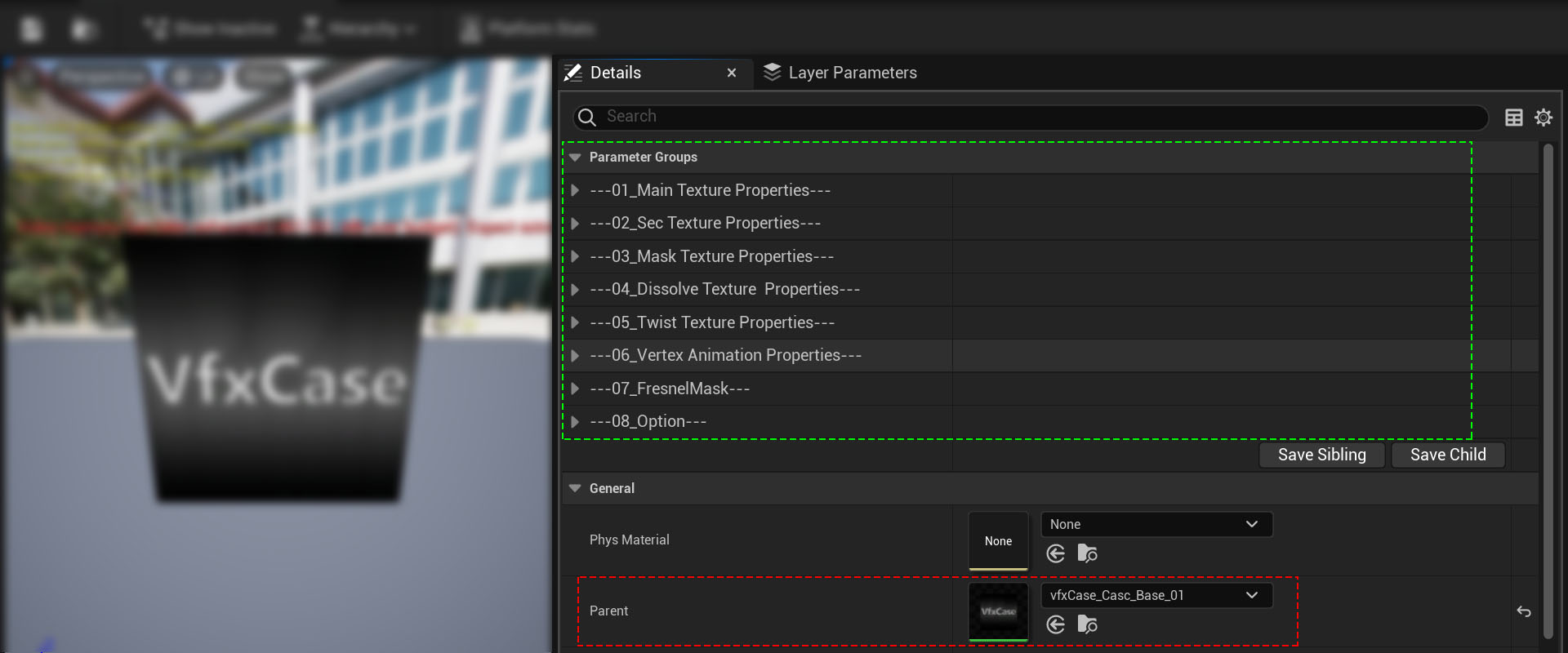

如下面案例，<主贴图>坑位可以放入红框里带Alpha通道的贴图，和不带Alpha通道的贴图。

如下面案例，<副贴图Sec>坑位放入不带Alpha通道贴图的效果，还可以放入带Alpha通道的贴图，效果会不一样，这样和主贴图配合使用，实现更丰富的效果。

如下面案例，<遮罩Mask贴图>坑位是用<不带Alpha通道>的黑白贴图模拟遮罩效果，这样你通过黑白贴图就能脑补、预判出遮罩大概的效果。

如下面案例，激活溶解Dissolve后，粒子Color颜色的Alpha就不在控制透明度，而是控制溶解过程了。<溶解Dissolve贴图>坑位是用<不带Alpha通道>的黑白贴图模拟溶解效果，这样你通过黑白贴图就能脑补、预判出溶解大概的效果。

如下面案例，<扭曲Twist贴图>坑位是用<不带Alpha通道>的黑白贴图扭曲其它贴图，这样你通过黑白贴图就能脑补、预判出扭曲大概的效果。

如下面案例，<顶点动画VerTexAnim贴图>坑位是用<不带Alpha通道>的黑白贴图控制顶点的偏移量，这样你通过黑白贴图就能脑补、预判出顶点动画大概的效果。

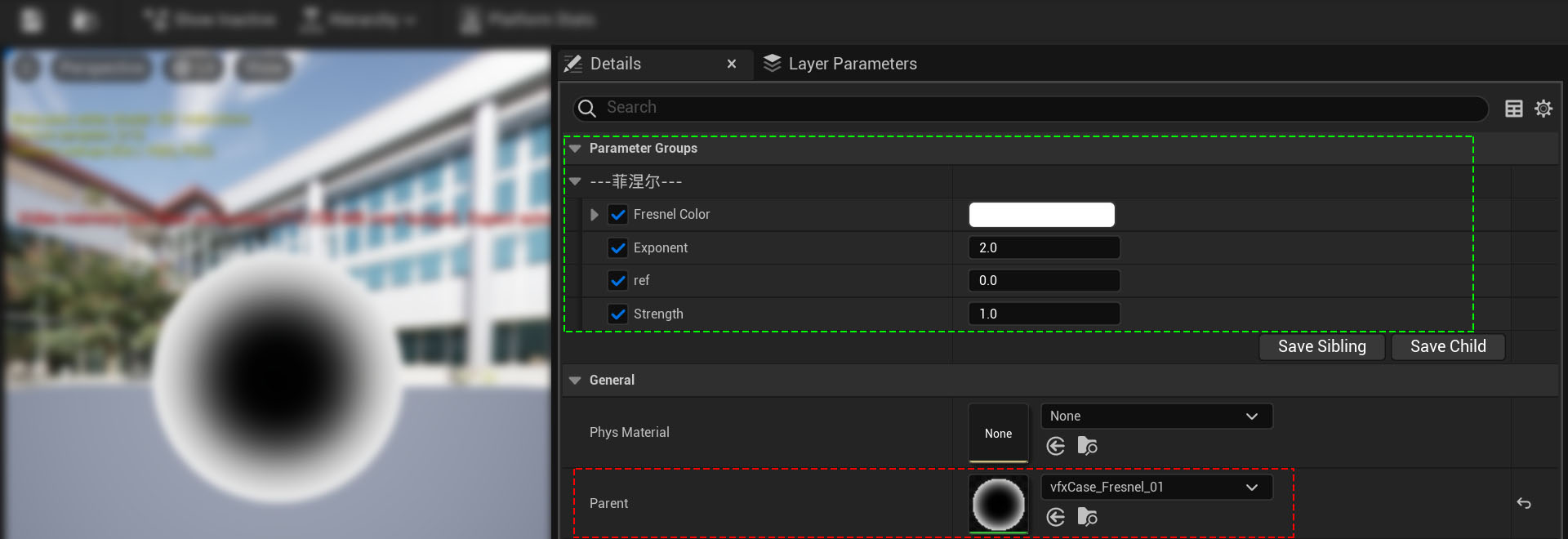

如下面案例，激活<菲尼尔遮罩FresnelMask>后，模型的边就虚化了。

如下面案例，Dynamic动态参数，它的作用是通过Dynamic里的四个参数，分别控制主贴图的UV、副贴图的UV、遮罩贴图的UV、顶点动画贴图的UV。

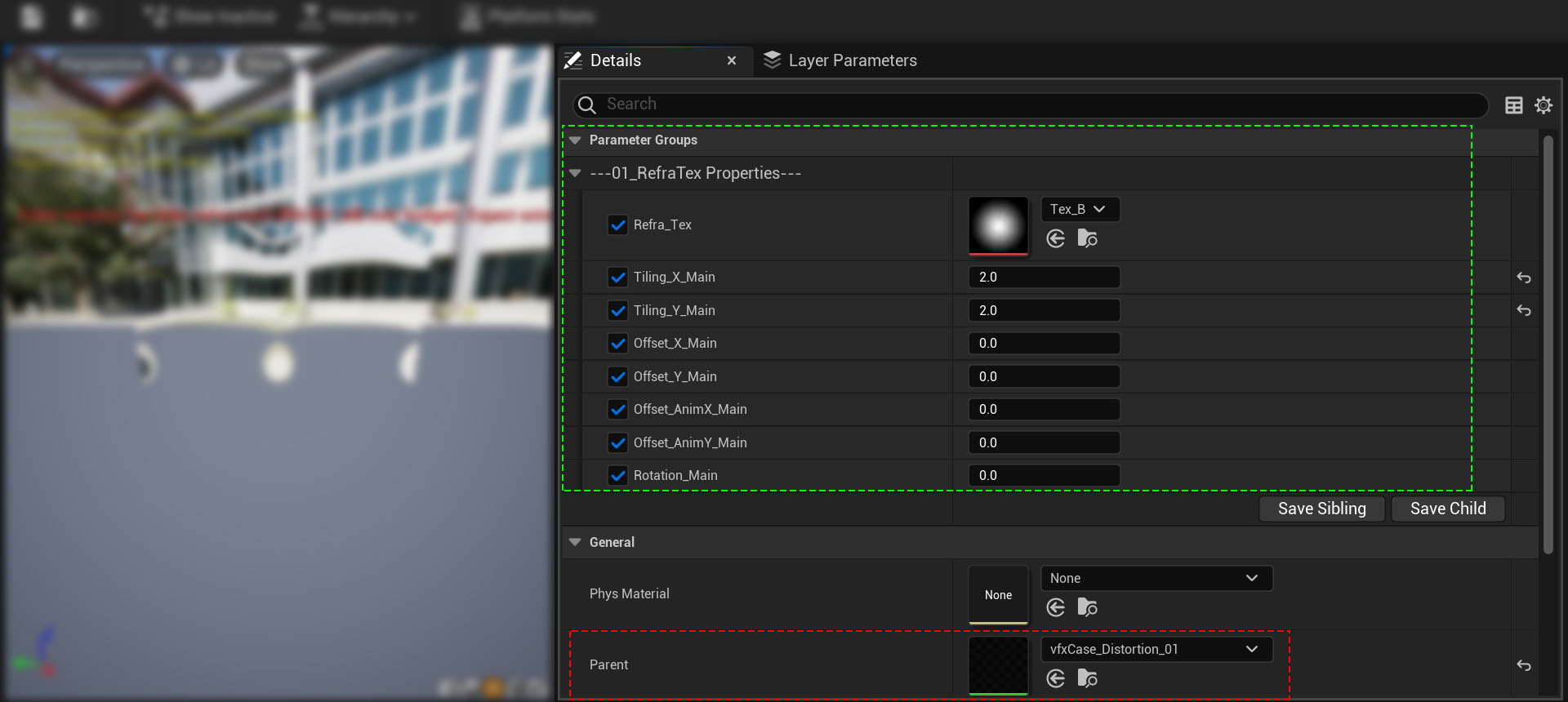

如下面Dsitortion空气热扰动参数详解，其中Dynamic动态参数的作用，参考上面Dynamic动态参数笔记。

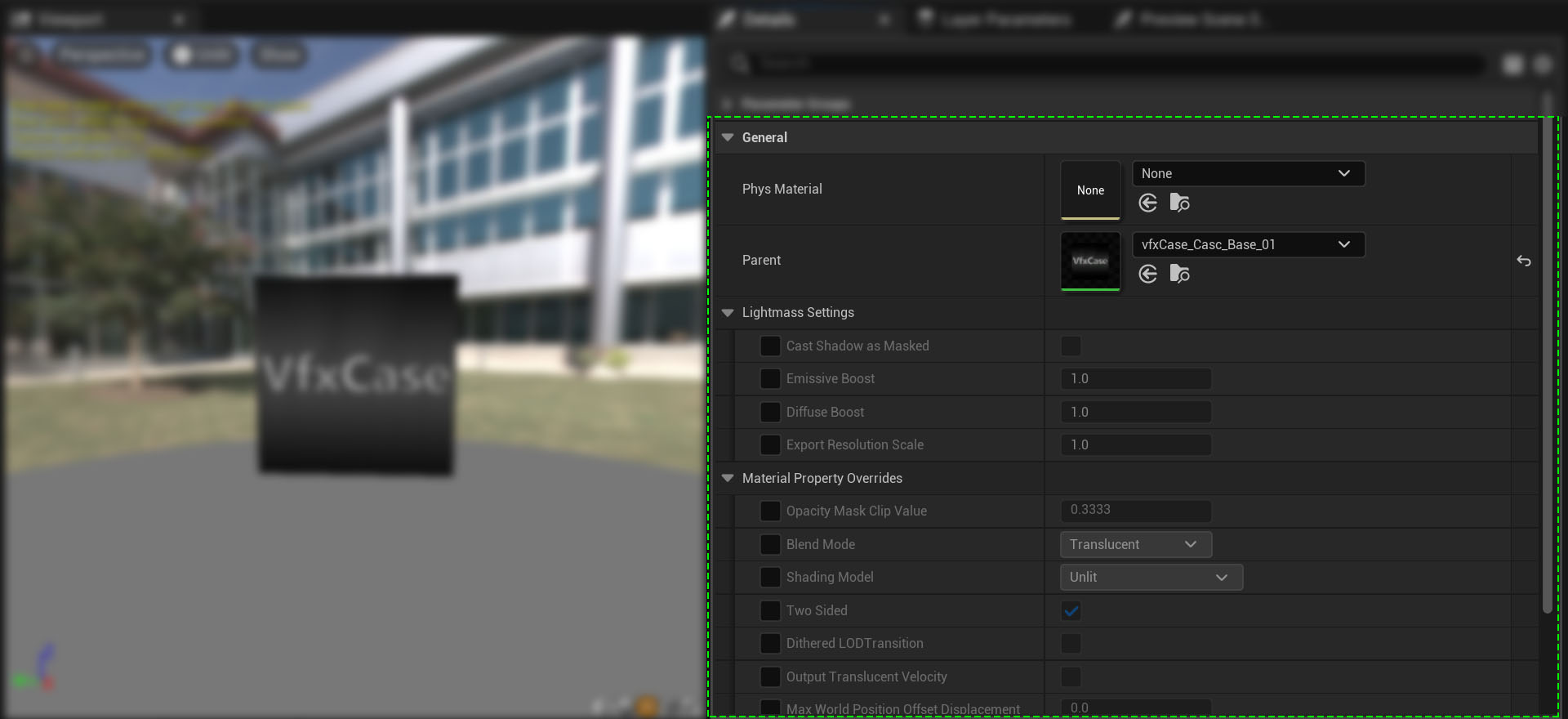

如下面案例，用vfxCase_Casc_Base着色器演示了Shading Model着色模式的作用：

• Unlit是<不受>光照影响。
• Lit是<受>光照影响。

如下面案例，用vfxCase_Casc_Base着色器演示了三种常用的混合模式：

• Opaque模式，用于模拟<没有透明>的实体材质，所以<不会>显示贴图的Alpha通道效果。
• Translucent类型用于模拟<有透明>的半透明材质，所以<会>显示贴图的Alpha通道效果。做特效的时候几乎都是用这个选项。
• Additive模式，用于模拟当前材质与后面材质相加变亮的效果。

如下面案例，用vfxCase_Casc_Base着色器做演示，当Blend Mode为Masked模式时，Opacity Mask Clip Value参数可以进行透明度裁剪，意思就是把贴图透明度比较低的部分裁剪掉，透明度比较高的部分都保留，所以就会形成下面这种硬边的效果。

• 多说一句，在Unity里面，Opaque不透明类型也有Opacity Mask Clip透明度裁剪效果，但在Unreal里，Opaque不透明类型没有Opacity Mask Clip透明度裁剪效果。

如下面案例Two Sided选项，其中：

• 激活时，材质是双面效果。
• 禁用时，材质是单面效果。
