Unity VfxGraph特效源文件的Shader详解

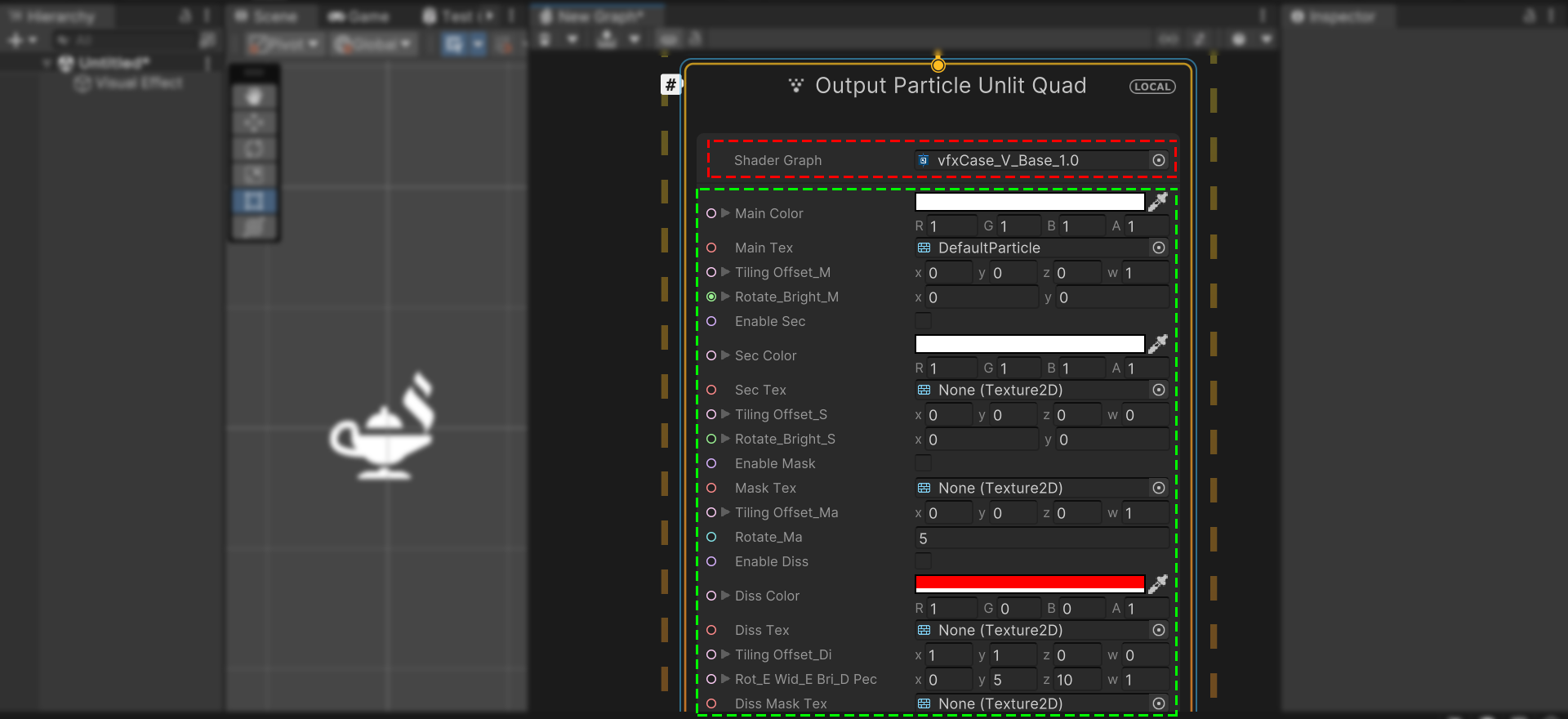

如下面案例，<主贴图>坑位可以放入红框里带Alpha通道的贴图，和不带Alpha通道的贴图。

如下面案例，<副贴图Sec>坑位放入红框带Alpha通道和不带Alpha通道贴图的效果是不一样的，这样和主贴图配合使用，实现更丰富的效果。

如下面案例，<遮罩Mask贴图>坑位是用<不带Alpha通道>的黑白贴图模拟遮罩效果，这样你通过黑白贴图就能脑补、预判出遮罩大概的效果。

如下面案例，<溶解Dissolve贴图>坑位是用<不带Alpha通道>的黑白贴图模拟溶解效果，这样你通过黑白贴图就能脑补、预判出溶解大概的效果。

如下面案例，<扭曲Twist贴图>坑位是用<不带Alpha通道>的黑白贴图扭曲其它贴图，这样你通过黑白贴图就能脑补、预判出扭曲大概的效果。

如下面案例，<顶点动画VerTexAnim贴图>坑位是用<不带Alpha通道>的黑白贴图控制顶点的偏移量，这样你通过黑白贴图就能脑补、预判出顶点动画大概的效果。

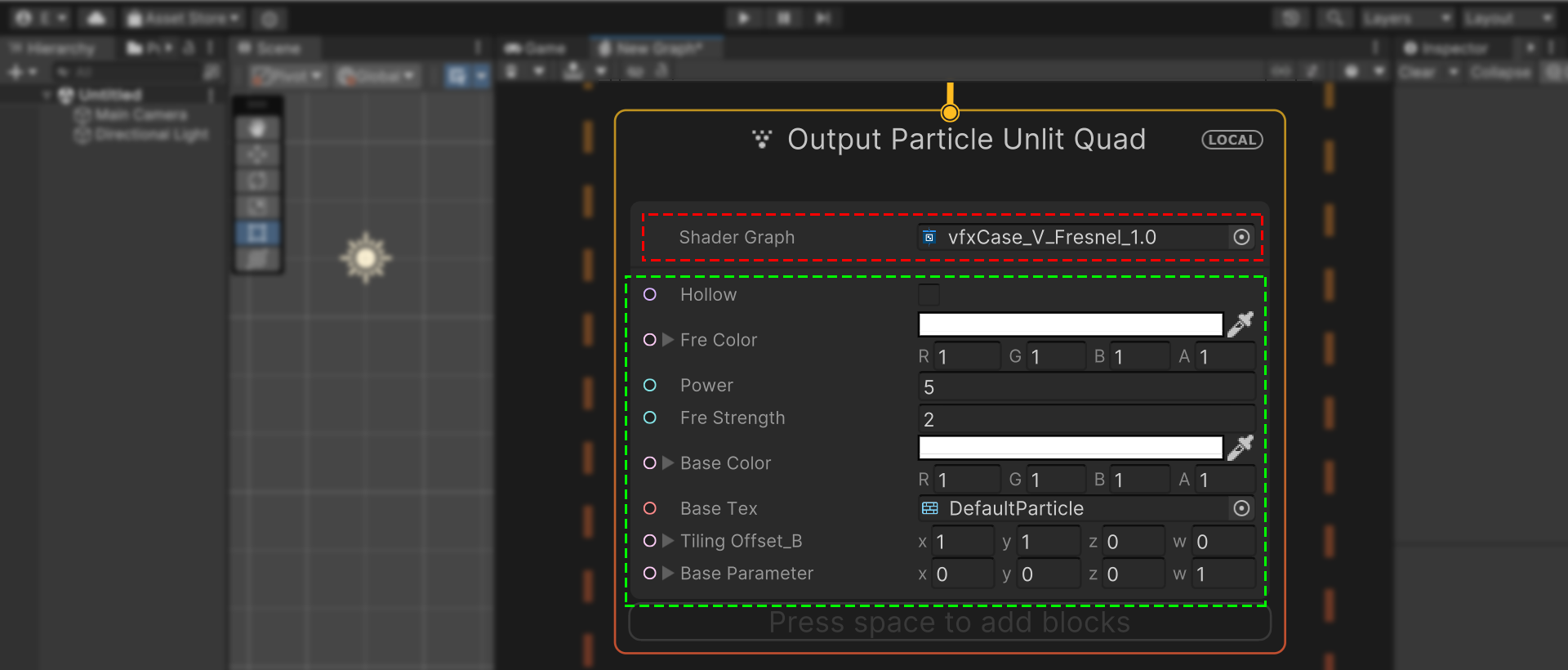

如下面案例，激活<菲尼尔遮罩FresnelMask>后，模型的边就虚化了，并且还可以激活Invert反向。

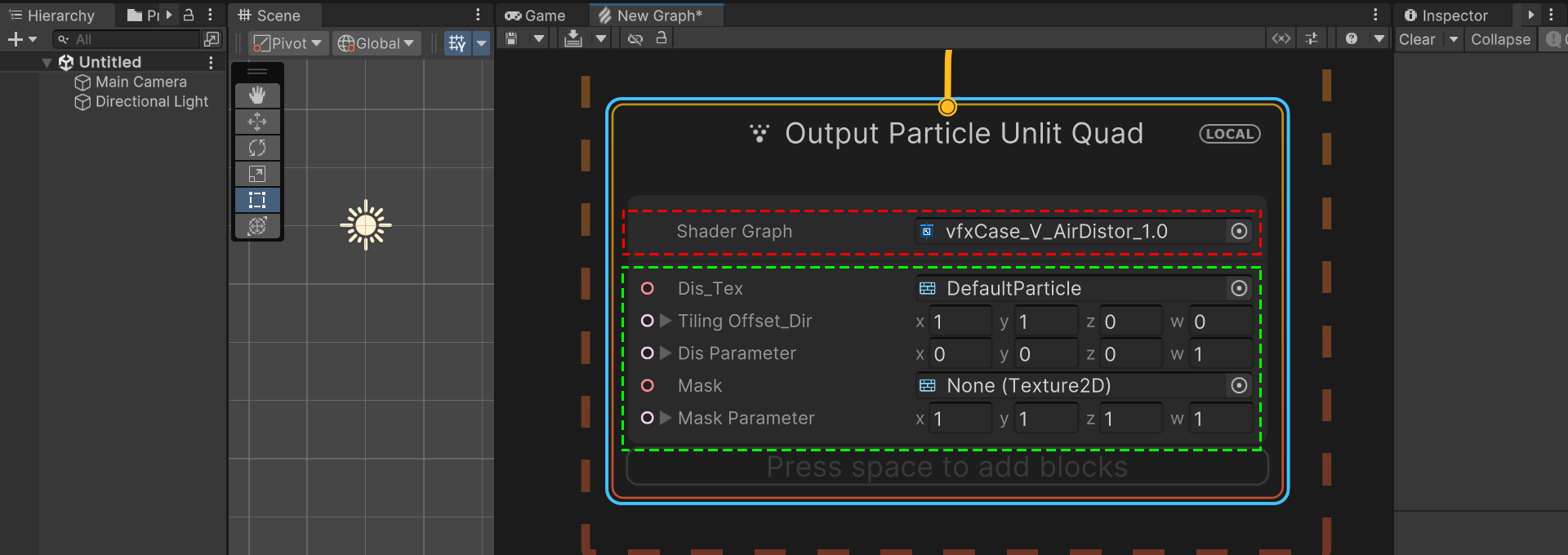

VfxAirDistor参数详解着色器主要模拟空气热扰动的效果，但你要先开启<这个链接>视频里2分钟左右位置的设置，才能正常使用。

如下面视频中，场景里红框Plane物体材质球的RenderQueue要小于或等于2500，才会显示在空气扰动的后面。

• VfxGraph文件里面各个发射器之间的前后显示顺序，<参考这里>的<Output Render Order框>笔记。

如下图是Flip着色器的基础案例，案例默认发射了一个标有A-B-C-D字母的贴图，把绿框的X和Y参数设置成2×2，就可以把贴图分成四块，参数Z就表示当前播放哪张序列图，连上一个曲线值就可以播放序列图了。

如下面是Flip着色器的<副贴图Sec>案例，能看到<副贴图Sec>坑位分别放入带Alpha通道和不带Alpha通道贴图的效果是不一样的。并且主贴图和副贴图都能设置序列图。

如下图是<副贴图Sec>的Bridge亮度参数、Power对比参数的作用。

Flip着色器的其它参数，如Tiling平铺、Offset偏移、Rotate朝向等等参数，在上面的其它Shader中都有解释。

如下面视频案例，用vfxCase_VfxBase着色器演示了Surface Type表面类型选项，然后分别放入两张带Alpha通道的Png贴图做测试，其中：

• Opaque类型用于模拟<没有透明>的实体材质，所以<不会>显示贴图的Alpha通道效果。
• Transparent类型用于模拟<有透明>的半透明材质，所以<会>显示贴图的Alpha通道效果。做特效的时候几乎都是用这个选项。

只有上一个参数<Surface Type表面类型>为Transparent时，才有该Blending Mode选项，其作用如下面视频：

• Alpha模式，用于模拟前面材质遮住后面材质的效果。
• Premultiply模式，程序员和TA在做一些比较特殊的效果时才会用到的模式，我们做特效的时候很少用到。
• Additive模式，用于模拟当前材质与后面材质相加变亮的效果。
• Multiply模式，用于模拟当前材质与后面材质相乘变暗的效果。

如下面视频案例，它的作用是控制渲染模型的哪一面。其中：

• Both是渲染模型的正面和背面。
• Front是只渲染模型的正面。
• Back是只渲染模型的背面。

如下面视频案例，是Render Face的另一个案例。

如下面视频案例，在渲染Transparent半透明物体，且Render Face为Both时，模型的背面会显示到前面来，这时开启<Depth Write深度写入>，就能正确显示模型物体的前后关系了。其中：

• ForceEnabled选项是<开启>Depth Write。
• ForceDisabled和Auto选项都是<关闭>Depth Write。

上面Depth Write选项针对的是自身物体的前后深度，而这里的Depth Test选项针对的是自身与其它物体的深度前后关系。首先，这里的<深度>指的是什么？它指的是颜色像素距离摄像机的远近，像素距离摄像机越近，那么这个像素的深度越小。像素距离摄像机越远，那么这个像素的深度越大。这时我们再看下面视频案例：

• 当白球默认的Depth Test的是LEqual<小于或等于>，意思是当前白球像素深度值<小于或等于>后面的灰色背景深度值时，那么白球像素就会被渲染出来。
• 当把白球的Depth Test换成Greater<大于>时，意思是当前白球像素的深度值<大于>后面的灰色背景时，白球像素才会被渲染出来，否则就不被渲染出来。而此时白球深度明显是小于灰色背景，所以此时白球像素没被渲染出来。
• 当然，我们这里只是做一个简单的案例解释，因为我们特效师几乎不怎么用这个选项，只有TA和程序员在做一些特殊效果时才会用到这个选项，所以到此为止，不深究。我们保持默认的LEqual即可。

如下面视频案例，它的作用是把贴图透明度比较低的部分裁剪掉，透明度比较高的部分都保留，所以就会形成下面这种硬边的效果，Opaque类型和Transparent类型都可以使用。

• 注意，该功能只在使用<vfxCase_VfxBase>着色器时才有效。
